LAST CALL...

Posledních několik týdnů bylo velmi hektických...vše doplním po úterní obhajobě. Kompletní odevzdané portfolio je k dispozici ZDE

Níže je několik vizualizací po finální úpravě:

Pohled z Čechova mostu

Vizualizace interiéru_01

Vizualizace interiéru_02

Vizualizace interiéru_03

...FINAL FOUR!!!

Final four...

PLACHTA

Návrh ateliérové plachty:

...STŘECHA...

Na poslední konzultaci jsme se domluvili, že by bylo zajímavé, kdyby celá střecha fungovala jako solární článek, který dovoluje průhled z interiéru na centrum Prahy, ale z exteriéru se tváří jako pokovená tyčinka zařízlá do svahu Letné. Jako referenci mi byly poraděny některé instalace Václava Cíglera.

Konkrétní technické možnosti střechy jsem konzultoval s Ing.arch. Milošem Floriánem, Ph.D. Byli mi doporučeny konkrétní možnosti skel, skleněné nosníky, spousta referenčních staveb a literatury.

Více viz. následující obrázky:

Situace

Řezoperspektiva

Zákres z osy Čechova mostu

Zrcadlivost x propustnost_var02

Zrcadlivost x propustnost_var03

Zákres z Dvořákova nábřeží

Průhled střechou do kavárny_možnost solárních článků

OMLUVA

Dne 8. května 2011 jsem na tomto místě zveřejnil fotografii, která zobrazuje hlavu mouchy a její složené oko (viz. odkaz na fotografii zde: http://www.biolib.cz/cz/taxonimage/id93863/?taxonid=122031).
Autorem fotografie je pan Josef Dvořák, kterému se tímto hluboce omlouvám, za zveřejnění fotografie, aniž bych u ní uvedl jeho jméno.

                                                                                                                Kamil Měrka

...PROFESE ATD.

V současné době prověřuji možné propojení interiéru s parkem (úzká terasa po vrstevnici kolmo na objekt navazující na podestu venkovního schodiště u nejvyššího patra s kavárnou) a další možnosti vstupu do objektu (na základě konzultace s Jardou Hulínem: vstup přímo naproti přechodu pro chodce-tzn. celý objekt by byl v půdoryse jako hokejka nebo velké písmeno L, skleněná střecha by tak nebyla narušena "výřezem" vstupu). Řeším možnosti skleněné střechy (skripta + možná konzultace u Ing. arch. Miloše Floriána), fotovoltaika pokrývající osvětlení? Snažím se domluvit si schůzku s Janou Kosteleckou ohledně "konceptu" vnitřních prostor-formy výstavy apod. Začínám pracovat na plachtě,  grafické úpravě a obsahu portfolia, podobě fyzického modelu...

Profese_požární ochrana

Profese_stavební fyzika

Profese_TZB

Půdorys vstupního podlaží

Řez podélný

Situace

Zákres z Čechova mostu

Skica_noční pohled

ŘEZ_MOŽNOSTI

Řez

CCA

Výkop CCA 20000m3

Mřížka

Schema půdorysu a řezu

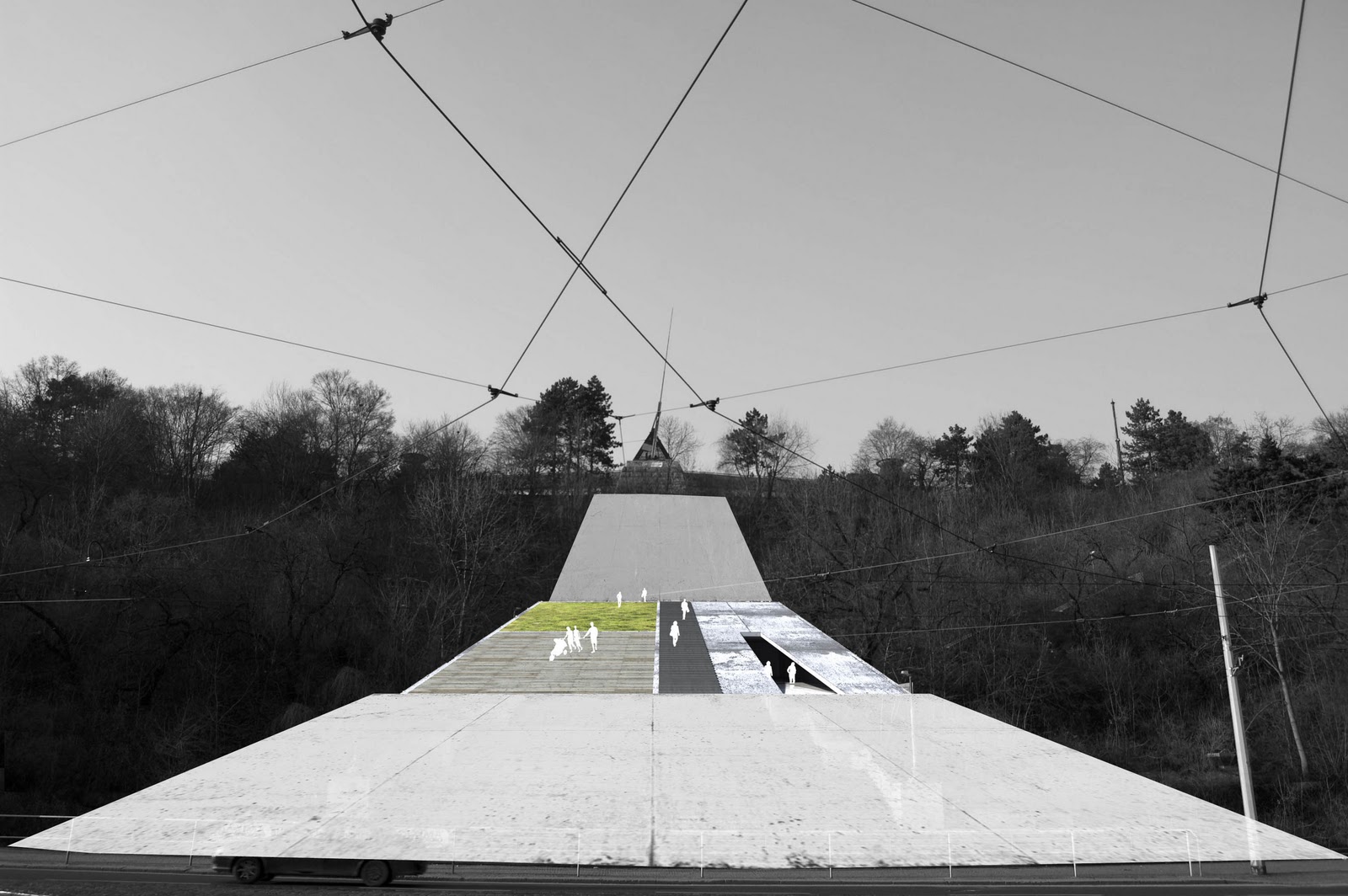

Zákres_01

Zákres_02

Skica_interier_01

Skica_interier_02

V ŘEZU TROJÚHELNÍKOVÁ HALA...

...Centrum architektury jako obyčejná hala, železobetonová mřížka s volnou dispozicí...tvar haly, její modul, možnosti uspořádání modulu, umístění haly ve svahu, otevírání střechy (výhledy, prosvětlení, navýšení objemu, terasy...variabilita), střecha jako veřejný prostor...:



Schematické půdorysy ukázané na nejmenší variantě 2x2, umístěné u paty svahu:

Zákresy nejmenší varianty 2x2 u paty svahu a uprostřed svahu (s uzavřenou a otevřenou střechou):

Skica interiéru "haly" s výstavou a otevřenou střechou s přístupem na terasu:

Schemata možného otevírání střechy, zvětšování dispozice a uzavření "otevřeného prostoru" skleněnými tabulemi (podobně jako ve vile Tugendhat):

VARIANTA_03

Zabýval jsem se další možnou variantou rozmístění "střípků"...jednotlivých prostor Centra. Důležitými faktory jsou: provoz Centra-návaznost a plynulost jednotlivých prostor, ale také podmínky lokality: výhledy na město, ale také část, která je dle mého názoru v současné době nejméně využívaná, tedy zlom ve svahu.

Forma jednotlivých prostor je zatím pouze ilustrační. Zvolil jsem zaoblené krychličky, které připomínají obranné pevnosti v Českém pohraničí. Jejich rozmístění musí odpovídat velikosti a návaznosti jednotlivých prostor Centra. Ve finále bych se rád přiblížil podobnému "urbanismu" jako je mlynářské schodiště. Díky tomu by se daly také využívat střechy jako terasy a prostory pro venkovní expozice, přednášky, apod.

Monumentální schodiště by sloužilo jako pěší propojení nábřeží a Letenské pláně. Byl by z něho vstup do Centra a také by pod ním byla vstupní hala Centra a hlavní prostor, z něhož se vchází do jednotlivých boxů s expozicemi, kavárnou, archivem apod. Zkouším také možnost bez monumentálního schodiště, jednotlivé boxy by byly rozesety po svahu a propojeny pouze rampičkami, případně lanovkou (viz atelier Renzo Piana v Janově).

VARIANTA_02

Na následujících obrázcích je znázorněna možná varianta využití části podzemí pod bývalým Stalinovým pomníkem.

Využitá část podzemních prostor

Možná doprava

Skica řezu

Skica půdorys

Byla by využita část prostor pod metronomem. Tyto prostory by se překenuly novou střechou a vyplnily boxy jednotlivých částí Centra České architektury. Samozřejmě by se dalo využít stávajícího sloupového systému. Ve střeše mohou být světlíky apod. Čelní stěnu směrem do centra je možné udělat prosklenou a vzhledem k výhledu je možné sem umístit např. box s kavárnou...
